QGL-3S型空氣過濾裝置，是為了浮標式氣動量?jì)x、電子式氣動量?jì)x及精密測量?jì)x器提供合格氣源而研制的空氣凈化干燥設備，它具有壓縮空氣中的塵埃、油漬、水分等雜質去除的功能。它是以超細纖維為主要的過濾材料，輔以曲折迷宮式分水，采用撞擊、吸附、凝聚等多種方式，綜合過濾機制為理論依據，設計制作的一種高精的壓縮空氣凈化干燥裝置，其過濾精度達0.3μm，除油率打0.1PPM，分水率可達92%。

QGL-3S型空氣過濾裝置，可大程度降低用戶設備及儀器，特別是浮標（電子）式氣動量?jì)x的故障發生率，延長期使用壽命。它廣泛適用到機械行業的檢測儀器、氣動量?jì)x、氣動控制、壓力傳動以及航天、航空、電子、空調冷機等工業行業。

   QGL-3S型空氣過濾裝置，不僅具有同類產品其它廠家的優點，還具有三個獨到顯著特點：第，一，具有防爆保護裝置，可防止意外發生，為人際環境增添了一層防護網。同時有具有便于觀察濾杯狀況的功能。第二，氣源開關及停氣泄氣裝置操作簡單，使用方便，美觀大方。第三，再不影響使用功能的情況下，具有結構緊湊，外觀精巧，更加人性化。

二、型式結構

    QGL-3S型空氣過濾裝置的型式結構及各部分名稱，

    QGL-3S型空氣過濾裝置，采用標準化通用拼合結構，過濾單元可分為粗效（10）中效（9）、高、效（8），根據不同場合使用不同組合。一般情況下，按粗、中、高、效逐級過濾的原則，將壓縮空氣中不同粒徑的塵埃、油漬、水份分級過濾，這樣不僅提高了過濾精度，明確了各級濾芯的功能，同時可延長濾芯的使用壽命，保證用戶利益。這種布局結構合理，凈化精度，容納塵埃量大，氣壓阻損失小，安裝使用方便。

   QGL-3S型空氣過濾裝置，設有氣源接通手動閥（2），它既有接通或關閉氣源的功能，也可實現停氣泄掉過濾單元中余氣的功能，這樣有兩有點：一方面除去了過濾單元不必要的工作壓力和工作時間，延長了濾芯壽命：另一方面更泄氣后壓力消失，自動放水閥即可開啟，實現停氣自動防水的功能。

    QGL-3S型空氣過濾裝置，還設有停氣自動放水閥（7）和減壓閥（6）。停氣放水閥（7）是不需要工作時，壓力消失后自動將過濾出的水分、油漬等排出，以便再次使用。減壓閥（6）可用來調整出您所需要的工作壓力，如果將浮標式氣動量?jì)x和電子式氣動量?jì)x的工作壓力調整為0.4MPa。另外，QGL-3S型空氣過濾裝置輸入輸出接口都是快插接口，很方便客戶您的使用，也易購買配置更換維修等。

   QGL-3S型空氣過濾裝置為三級空氣過濾裝置，其中一級為粗效過濾，第二級為中效過濾，第三極為高、效過濾。用于對壓縮空氣要求較高的場合，如浮標式（電子式）氣動量?jì)x的使用，其分水率要求達到90%以上。

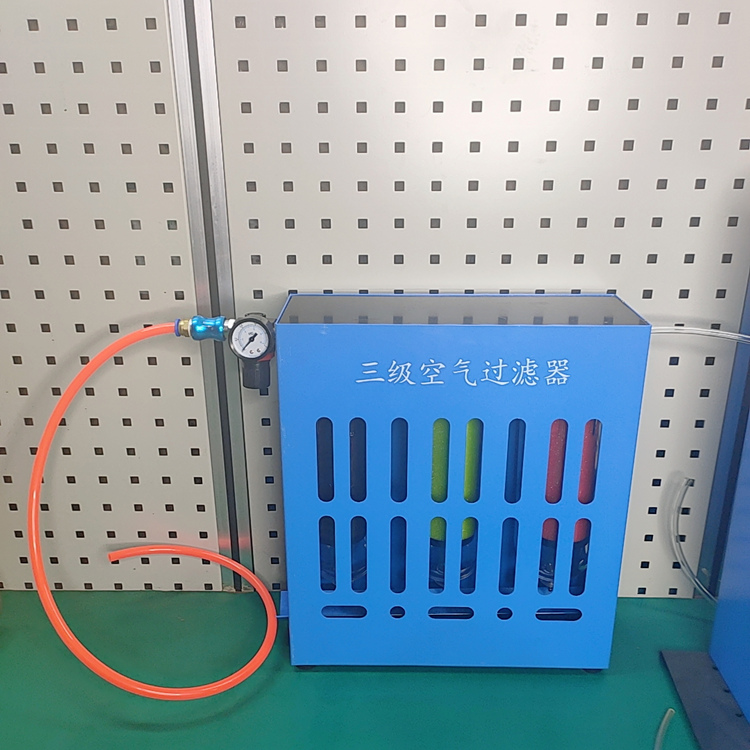

三級空氣過濾器氣動量?jì)x
